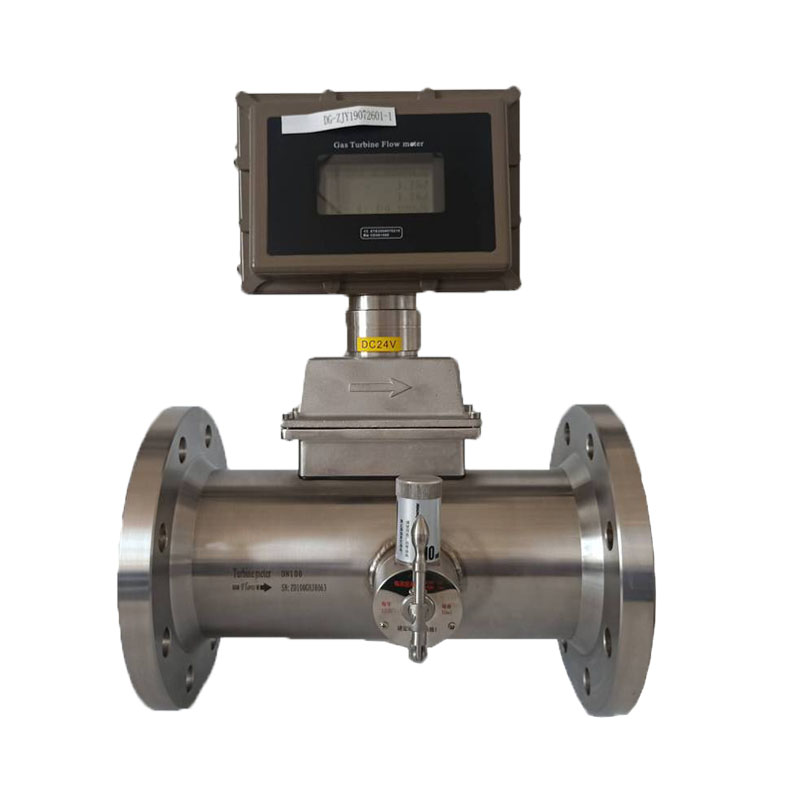

HLWQ氣體渦輪流量計

當流體流入流量計時，在進氣口專用一體化整流器的作用下得到整流并加速，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在克服摩擦力矩和流體阻力矩后，渦輪開始旋轉。在一定的流量范圍內，渦輪旋轉的角速度與流體體積流量成正比。根據電磁感應原理，利用磁敏傳感器從同軸轉動的信號輪上感應出與流體體積流量成正比的脈沖信號，該信號經放大、濾波、整形后與溫度、壓力傳感器信號一起進入智能流量積算儀的微處理單元進行運算處理，并把氣體的體積流量和總量直接顯示于LCD屏上。

1.優質合金渦輪，具有更高的穩流和耐腐蝕作用
2.進口優質專用軸承，使用壽命長
3.計量室與通氣室隔絕，保證了儀表的安全性
4.可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（Pb=101.325KPa,Tb=293.15K）的氣體體積累積量；可實時查詢溫度壓力數值
5.流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低
6.智能化儀表系數多點非線性修正
7.內置式壓力、溫度傳感器，安全性能高、結構緊湊、外形美觀
8.儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65
9.系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上
10.儀表系數、累計流量值掉電十年不丟

1.技術性能

2.測量范圍及工作壓力

3.功能說明
HLWQ-N 型傳感器：12～24VDC 供電，三線制脈沖輸出，高電平≥8V，低電平≤0.8V；無顯示。
HLWQ-A 型變送器：24VDC 供電，工況4-20mA 輸出，無顯示。
HLWQ-B 型：3.2V鋰電池供電（連續運行4年以上）；無信號輸出功能，顯示瞬時流量，總累積量。
HLWQ-C 型：24VDC外供電，工況4-20mA、工況脈沖輸出，顯示瞬時流量，總累積流量。
HLWQ-D 型：鋰電池和外供24VDC雙供電，輸出標況4-20ma,工況脈沖信號，標況脈沖信號，RS485通訊協議，同時顯示標準狀態下的瞬時流量，日累積流量，總累積流量，溫度，壓力，電池電量。

N型傳感器/ A型變送器                       B/C一體化氣體渦輪流量計           D溫壓補償一體化氣體渦輪流量計

注：20*  32*為特殊規格
